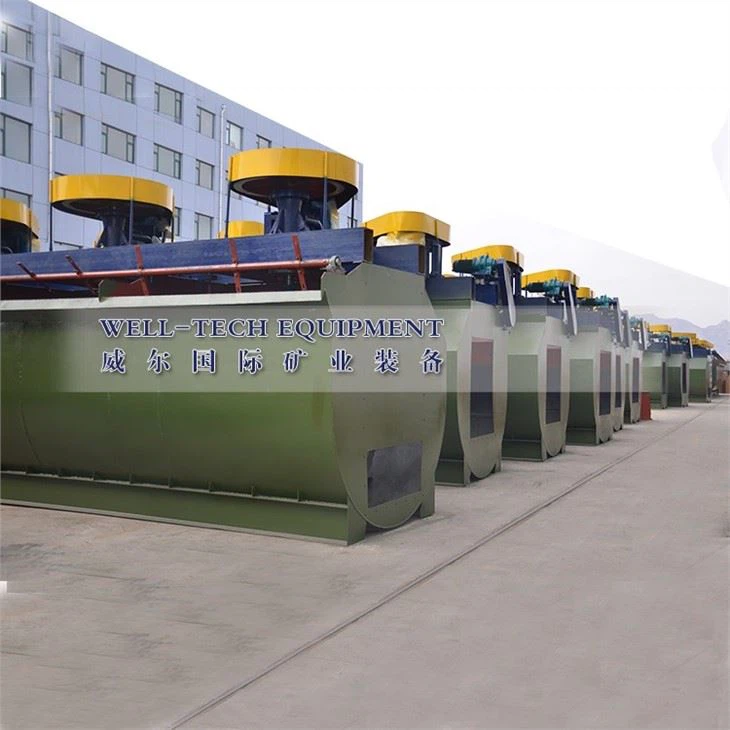

Mesin Flotasi KYF XCF

image001(001)

Keterangan:

Saat mesin flotasi bekerja, bubur dihirup dari dasar sel ke ruang antar impeler. Sementara itu, udara bertekanan rendah yang dikirim oleh kipas dikirim ke area ini melalui distributor udara di poros berongga. Setelah pencampuran yang cukup, bubur didorong keluar oleh impeler, dan kemudian masuk ke seluruh sel. Ketika buih naik ke tingkat yang stabil, setelah proses pengayaan, buih meluap ke palung buih dari bendung luapan. Bagian lain dari bubur bijih dialirkan ke bagian bawah impeller untuk dicampur kembali dengan udara. Bubur yang tersisa mengalir ke sel berikutnya hingga menjadi tailing.

XCF dan KYF adalah mesin flotasi aerasi yang diberlakukan. Ini memiliki diameter impeler yang lebih kecil, sehingga kecepatan periferal lebih rendah, menghemat 30 persen -50 persen daya. Karena dan distributor udara dilengkapi di dalam tangki, udara tersebar secara merata. Impeller bertindak sebagai pompa sentrifugal, sehingga membuat partikel padat tersuspensi. Tangki dibuat sebagai tipe U, mengurangi penurunan pasir seminimal mungkin. Karena desain yang masuk akal dari struktur impeller dan ruang impeller, keausan impeller merata, sehingga masa pakai impeller dan stator diperpanjang. Model KYF tidak dapat menyedot bubur secara spontan, sementara konsumsi dayanya rendah. Sebaliknya, model XCF memiliki kemampuan untuk menyedot bubur secara otomatis, dan dapat dialokasikan secara horizontal tanpa memerlukan pompa busa, namun mengkonsumsi lebih banyak daya daripada model KYF. Oleh karena itu, model XCF dan model KYF digabungkan menjadi satu set, yaitu XCF sebagai tangki pengisap, dan KYF sebagai tangki langsung. Set gabungan dapat diatur secara horizontal tanpa pompa busa juga.

Fitur Sel XCF:

Ini memiliki struktur dan kinerja yang mirip dengan sel KYF dan hanya perbedaannya adalah stator pada impeller menjadi zona tekanan negatif. Pulp tersedot secara otomatis tetapi konsumsi daya lebih tinggi.

Catatan:

● Agitasi mekanis, tidak ada penghirupan udara tetapi ampas tersedot secara otomatis.

● Dikombinasikan dengan Sel KYF untuk dikelompokkan sebagai sel hisap.

Fitur Sel KYF:

● Impeller berbentuk kerucut dengan bilah miring ke belakang, agitasi kuat dan struktur sederhana.

● Banyak distributor udara dilengkapi dengan rongga impeller, udara menyebar dengan sangat baik dan pencampuran udara dan pulp dengan baik.

● Tangki tipe U dibuat dan penyelesaian pasir lebih rendah.

● Diameter impeler lebih kecil sehingga kecepatan periferal lebih rendah.

Fitur kinerja:

● Konsumsi daya lebih rendah dan hemat 30-50 persen energi.

● Partikel yang mengapung dengan baik dan pemulihan yang lebih tinggi.

● Penggunaan suku cadang yang ringan sehingga masa pakainya diperpanjang.

Catatan:

● Agitasi mekanis, tidak ada penghirupan udara dan tidak ada ampas yang tersedot secara otomatis.

● Dikombinasikan dengan Sel XCF sebagai sel langsung.

Parameter Teknis Utama dariMesin Flotasi XCF

Model	Volume efektif (m³)	Kapasitas (m³/mnt)	Diameter impeler (mm)	Rotasi impeler (r.p.m)	Tekanan dari blower (Kpa)	Penghirupan udara maksimal (m³/m².min)	Kekuatan pendorong (Kw)	Berat (Kg)
XCF-1	1	0.2-1	400	358	Lebih besar dari atau sama dengan 12,6	2	5.5	1154
XCF-2	2	0.4-2	470	331	Lebih besar dari atau sama dengan 14,7		7.5	1659
XCF-3	3	0.6-3	540	266	Lebih besar dari atau sama dengan 19,8		11	2259
XCF-4	4	1.2-4	620	215	Lebih besar dari atau sama dengan 19,8		15	2669
XCF-8	8	3.0-8	720	185	Lebih besar dari atau sama dengan 21,6		22	3968
XCF-16	16	4-16	860	160	Lebih besar dari atau sama dengan 25,5		37	6520
XCF-24	24	4-24	950	153	Lebih besar dari atau sama dengan 30,4		37	8000
XCF-38	38	10-38	1050	136	Lebih besar dari atau sama dengan 34,3		55	11000

Parameter Teknis Utama dariMesin Flotasi KYF

Model	Volume efektif (m³)	Kapasitas (m³/mnt)	Diameter impeler (mm)	Rotasi impeler (r.p.m)	Tekanan dari blower (Kpa)	Penghirupan udara maksimal (m³/m².min)	Kekuatan pendorong (Kw)	Berat (Kg)
KYF-1	1	0.2-1	340	281	Lebih besar dari atau sama dengan 12,6	2	7	826
KYF-2	2	0.4-2	410	247	Lebih besar dari atau sama dengan 14,7		5.5	1419
KYF-3	3	0.6-3	480	219	Lebih besar dari atau sama dengan 19,8		7.5	1885
KYF-4	4	1.2-4	550	200	Lebih besar dari atau sama dengan 19,8		11	2206
KYF-8	8	3.0-8	630	175	Lebih besar dari atau sama dengan 21,6		15	3600
KYF-16	16	4-16	740	160	Lebih besar dari atau sama dengan 25,5		30	5900
KYF-24	24	4-24	800	150	Lebih besar dari atau sama dengan 30,4		30	7500
KYF-38	38	10-38	880	139	Lebih besar dari atau sama dengan 34,3		45	10300

Aplikasi:

Ini banyak digunakan dalam pengayaan untuk logam non-ferrous, logam hitam dan non-logam di pabrik flotasi sedang dan besar untuk konsentrasi pengasaran dan pemulungan.
